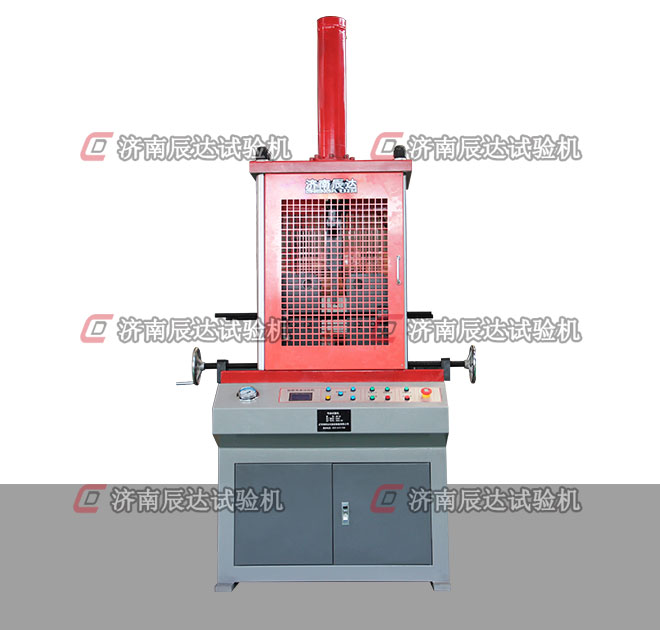

鋼筋彎曲試驗機 GW-40

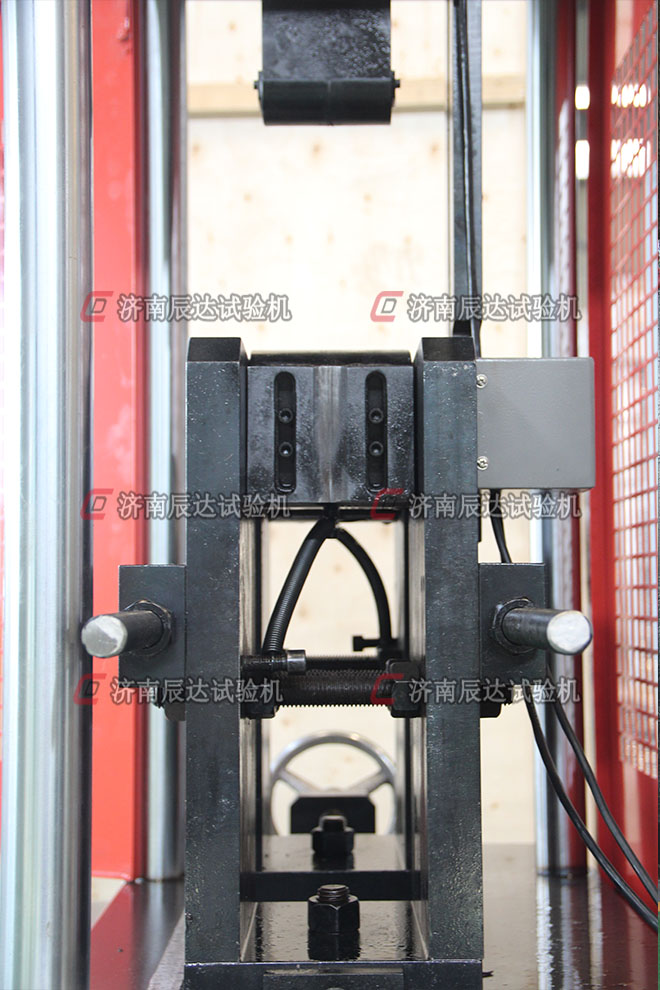

鋼筋彎曲試驗機是按《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》(GB/T1499.2-2018)的規定而研制的，能完成HRB600及以下（6≤a≤40）鋼筋的彎曲試驗。其結構性能符合試驗規范要求，采用翻板式彎曲裝置。試驗時翻板可以滑動，翻板間距離可以通過手輪絲杠調節。配備不同規格的彎曲壓頭支座和不同直徑的彎曲壓頭，可以旋轉彎曲壓頭支座前的擋板（不用拆下?lián)醢澹┨鎿Q彎曲壓頭，操作更方便。彎曲壓頭直徑符合標準規定，試驗時可根據鋼筋的牌號來確定彎曲壓頭直徑。

二、主要技術參數

1、彎曲角度范圍：…………………… 0-180°

2、彎曲試樣直徑：…………………… 6-40mm

3、彎曲壓頭直徑：……………… 24-200mm

4、油缸額定壓力：……………… 200kN

5、活塞工作行程：…………… 270mm

6、油泵工作壓力： ……… 30MPa

7、活塞上升速度 ：………………… 80mm/min

8、活塞下降速度： ………………… 160mm/min

9、電機功率： ……………………… 1.5kW

10、工作電壓：………………………… 380V

11、整 機 重 量 ：…………………… 約300Kg

12、外 形 尺 寸 ：……… 1200mmx730mmx2250mm

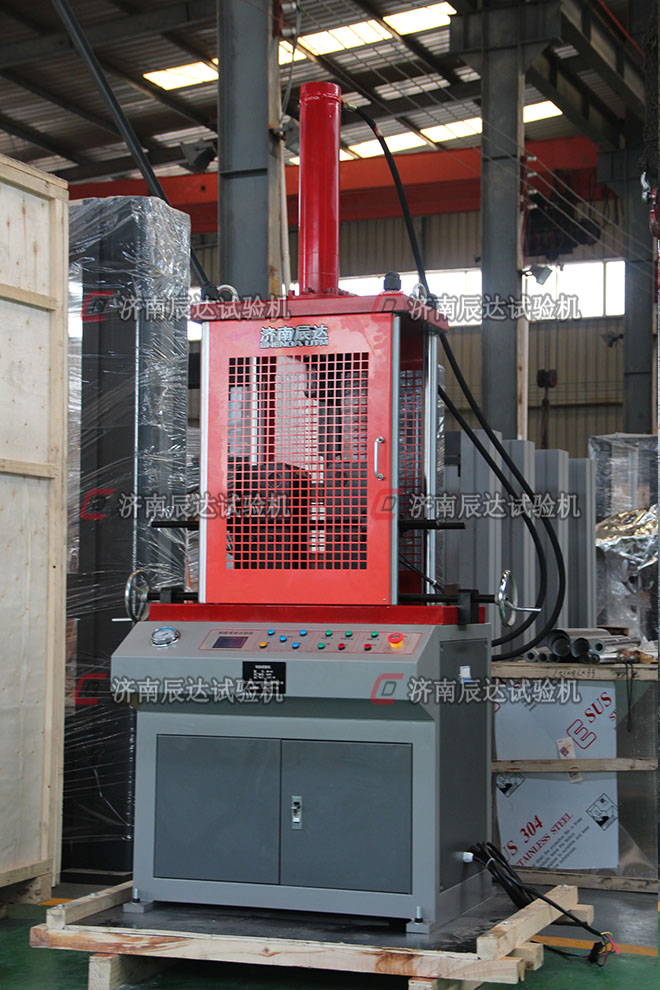

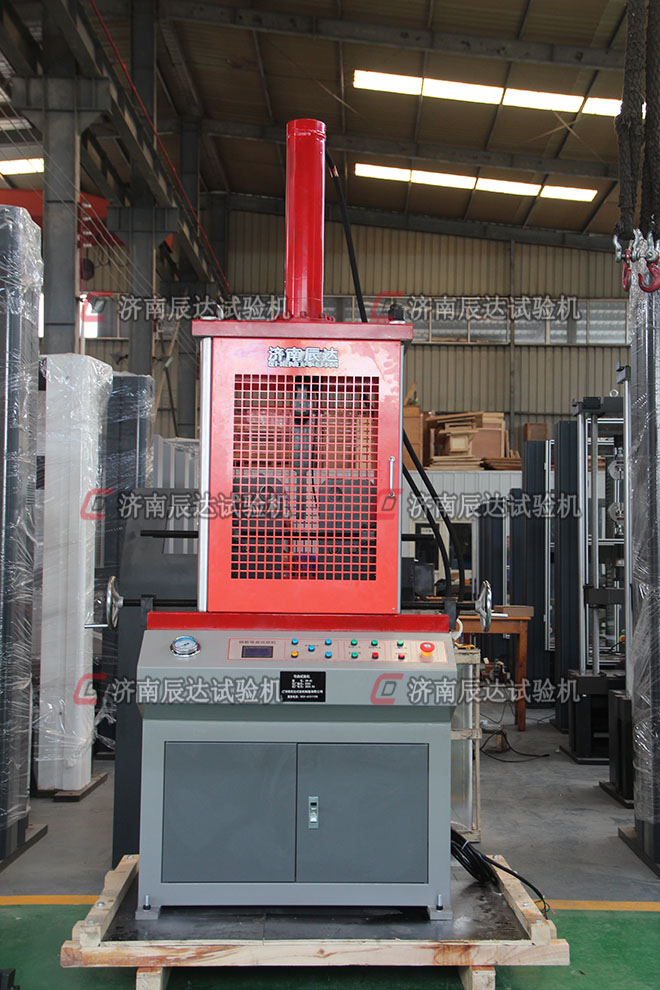

車間現場照片：
