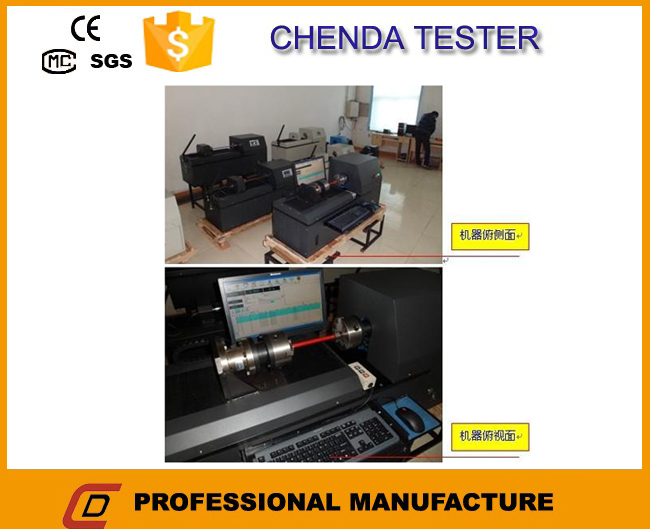

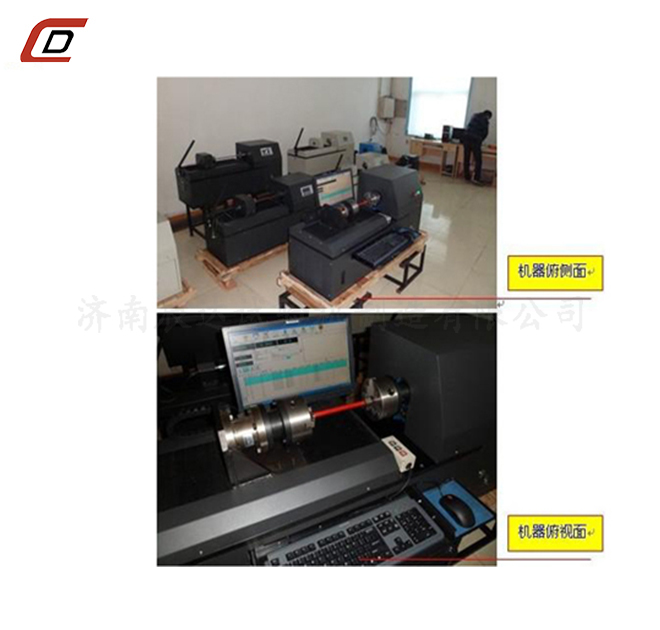

該試驗臺主要用于扭轉原材料、半成品零部件、成品零部件的檢測。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗臺采用計算機控制操作，可進行扭矩、峰值、角度、曲線等數據的采集；顯示器顯示被測試零件的扭矩-時間，扭角-時間，扭矩-扭角試驗曲線；可以實現試驗數據存儲、考取、打印試驗報表等。

　　技術參數:

　　1、樣式：臥式

　　2、最大試驗力：100/200/300/500Nm

　　3、試驗力分辨率：0.01Nm

　　4、精確測量范圍: 1%FS-100%FS；

　　5、試驗力精度；優于±1%

　　6、角度分辨率：0.05°

　　7、角度測量精度：優于±1%

　　8、扭轉附具： 三爪卡盤式

　　9、試驗行程：300mm

　　10、扭轉速度控制范圍：0.1°/min～1000°/min 無極調速

　　11、扭轉速度控制精度：優于±1%

　　12、試驗臺級別：1級

　　13、試驗臺尺寸：約1300*430*800 mm

　　14、外觀：應符合GB/T2611要求

　　15、成套性：符合標準要求

　　16、保護功能：試驗臺有過載保護功能

　　17、供電電源：220V，50Hz

　　18、重量：260KG

　　功能介紹

　　1.  自動顯示：在試驗過程中，實時顯示試驗力、峰值、試驗狀態；

　　2.  自動對應：在實驗過程中角度、扭矩自動對應；

　　3.  自動運行：輸入試驗參數,可自動完成試驗過程；

　　4.  數據存儲：實驗數據、曲線可存儲到電腦中；

　　5.  方便查詢：點擊查詢按鈕，可查詢做過的多組實驗數據；

　　6.  打印結果：試驗結果可通過打印機打印出來；

　　7.  操作方便：漢字菜單式操作，直觀明了；

　　8.  功能齊全：能夠進行不同材料、零部件試驗；

　　9.  動態曲線：試驗過程中能夠顯示出動態曲線圖；

　　10.    破斷判斷:試樣破損后,機器自動停止;

　　11.    保護功能:過載保護功能外，還有過流、過壓能保護功能。

　　12.    過程實現：試驗過程、測量、顯示和分析等均由微機完成；

　　13.    批量試驗：對相同參數的試樣，一次設定后可順次完成；

　　14.    曲線遍歷：試驗完成后，可對曲線進行再分析；

　　15.    曲線選擇：可選擇扭矩-時間，扭角-時間，扭矩-扭角等曲線進行顯示和打??；
